全自動洗地機為什么能自動行走，是因為刷盤電機帶動著刷盤旋轉，清洗地面的同時，帶牽引系統的機器會帶動機身往前行進。無牽引結構的洗地機在正常工作狀態下，由于地面摩擦系數的原因，導致在使用時有較大的阻カ感，提高了操作者的疲勞度。旭潔一直在牽引結構的改進上銳意進取，不斷鉆研，取得了階段性的勝利。

　　洗地機刷盤牽引結構，包括刷盤電機及與刷盤電機底座固定連接的刷盤組件，刷盤電機及刷盤組件上套裝有刷盤罩，其特征在于：刷盤組件與刷盤罩之間設置有支架，所述支架穿過刷盤罩與洗地機提升桿鉸接連接；所述支架上還鉸接安裝有電機固定板，所述電機底座與電機固定板固定連接并固定在刷盤組件中心軸上，調節螺栓穿過支架及刷盤罩并頂緊在電機固定板的端面上。
　　作為本實用新型的改進，所述刷盤罩端面開槽，所述支架兩端設有支耳穿過所述開槽，與所述提升桿鉸接連接；所述電機固定板兩側設有鉸接耳，與支架兩側設置的鉸接座配合，將電機固定板與支架鉸接連接。
　　所述調節螺栓包括手柄、螺栓和套裝在螺栓上設置于手柄和刷盤罩之間的彈簧。
　　有益效果是：本實用新型在使用過程中，當調節螺栓向下運動吋，電機固定板受カ繞鉸接軸轉動，產生偏擺，也帶動刷盤組件向一側偏擺，從而増大了刷盤毛單側對地面的壓力，進而在刷盤旋轉過程中形成了一定的牽引力，使刷盤轉動更加輕松，減輕了操作者的疲勞強度；同時，可根據地面條件的不同，對調節螺栓的旋入程度進行調整，即調整對電機固定板的壓カ大小，從而改變刷盤毛單側對地面的壓力，以實現不同地面條件下牽引力大小的適度調整。
　　
附圖說明
　　下面結合附圖和實施例對本實用新型進一步說明。

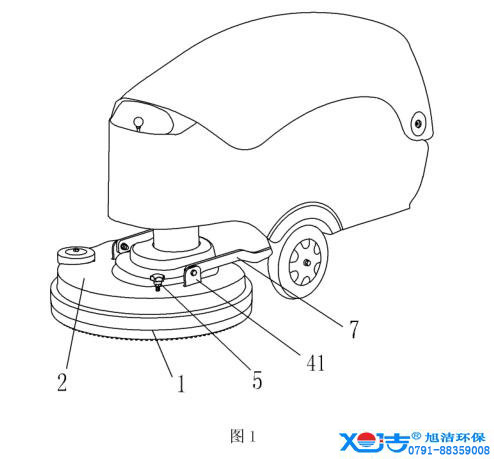

圖1是洗地機整體圖

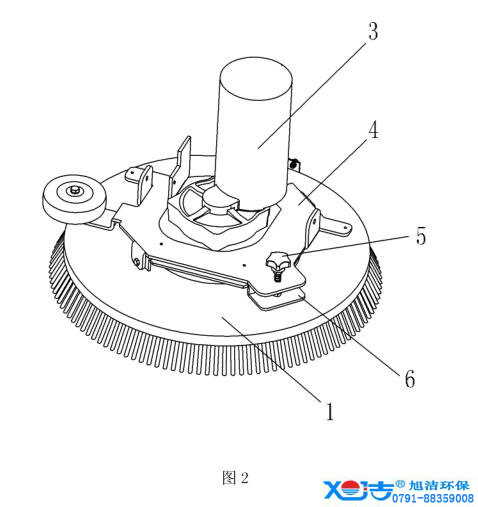

圖2是本實用新型拆除刷盤罩的組裝狀態示意圖

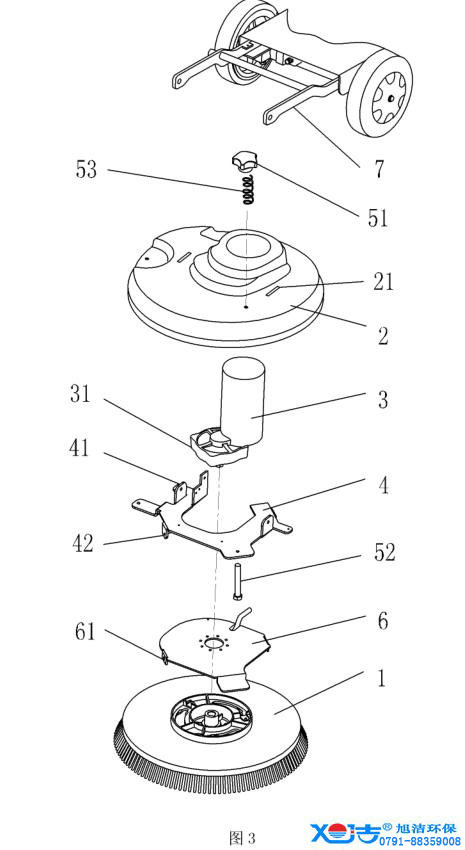

圖3是本實用新型拆分狀態示意圖
　　公布是為了拋磚引玉，如果相關洗地機廠家看到，請聯系我們，能互相探討，促進洗地機結構的發展，是件好事。
